Для передачи данных на производстве обычного Ethernet-подключения бывает недостаточно. Соединение должно выдерживать вибрацию, воздействие пыли и влаги и при этом оставаться стабильным при работе оборудования.
Для таких задач используют промышленные разъёмы M12. Одно из исполнений для передачи данных — M12 с D-кодировкой. Разберём, где оно применяется и что учитывать при выборе.
1. Что такое M12 D-coded
M12 — семейство круглых разъёмов с резьбовой фиксацией M12×1. В зависимости от задачи используются разные кодировки: A, B, D, X и другие.
D-coded — 4-контактное исполнение для передачи данных по промышленному Ethernet. Кодировка задаёт расположение контактов и геометрию соединения, поэтому случайно состыковать D-coded с M12 другой кодировки не получится.

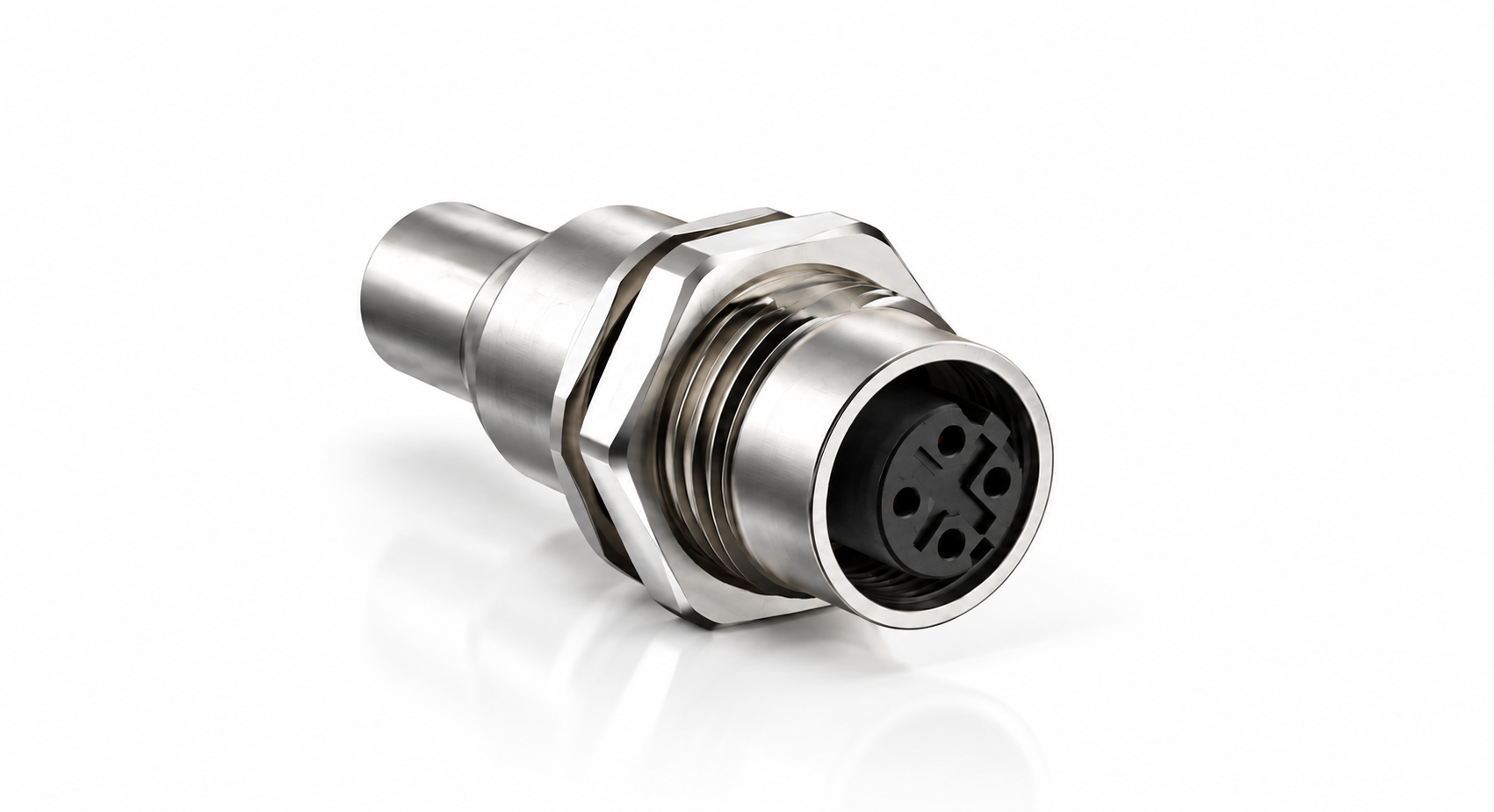

В линейке BEISIT представлены D-coded разъёмы в разных исполнениях, в том числе панельные модели и готовые кабельные сборки.
2. Где применяют M12 D-coded
Основная область применения — промышленное оборудование, где требуется Ethernet-соединение непосредственно на уровне устройств.
M12 D-coded используют для подключения:
- контроллеров и I/O-модулей;
- компонентов систем автоматизации;
- станков и производственных линий;
- приводов и другого промышленного оборудования.
D-кодировка применяется в том числе в сетях PROFINET. Для 4-контактных Ethernet/PROFINET-соединений в каталоге BEISIT предусмотрены решения с кабелем CAT5e.
Резьбовая фиксация делает такое соединение удобным для оборудования, где обычный сетевой разъём может оказаться недостаточно устойчивым к условиям эксплуатации.
3. D-coded и X-coded: в чём разница
Обе кодировки M12 используются для Ethernet, но это не взаимозаменяемые решения.
4 контакта.
Используется для промышленного Ethernet. Для соответствующих Ethernet/PROFINET-соединений BEISIT предлагает решения с кабелем CAT5e.
8 контактов.
Применяется для Ethernet-соединений с другими требованиями к передаче данных. В линейке BEISIT представлены решения Industrial Ethernet CAT6A.
Поэтому выбирать M12 только по принципу «нужен Ethernet» не стоит. Кодировка должна соответствовать требованиям сети и подключаемого оборудования.
4. Что учитывать при выборе M12 D-coded
При подборе разъёма стоит заранее определить основные параметры подключения:
Например, для отдельных панельных D-coded разъёмов BEISIT заявлена степень защиты IP67. Но характеристики могут отличаться в зависимости от исполнения, поэтому их необходимо проверять по конкретному артикулу.
Также важно учитывать ответную часть и способ подключения кабеля. Даже два разъёма M12 D-coded могут отличаться конструкцией и рабочими характеристиками.
Разъёмы M12 D-coded BEISIT
BEISIT выпускает M12 D-coded в нескольких вариантах исполнения. Помимо отдельных разъёмов, доступны готовые кабельные решения, включая M12 D-coded — RJ45.
Такое исполнение удобно, когда со стороны промышленного оборудования требуется соединение M12, а с другой стороны используется Ethernet-интерфейс RJ45.
При подборе необходимо учитывать кодировку, тип ответной части, способ монтажа, кабель и условия эксплуатации конкретного оборудования.
Частые вопросы
Сколько контактов у M12 D-coded?
D-кодировка M12 имеет 4 контакта.
Используется ли M12 D-coded для PROFINET?
Да. D-coded применяется для передачи данных в промышленных Ethernet-сетях, в том числе PROFINET. Совместимость конкретного решения необходимо проверять по требованиям оборудования.
Чем D-coded отличается от X-coded?
D-coded — 4-контактное исполнение, X-coded — 8-контактное. Они рассчитаны на разные параметры Ethernet-соединения и не являются взаимозаменяемыми.
Можно ли подключить M12 D-coded к RJ45?
Да. Для этого используются готовые кабельные сборки M12 D-coded — RJ45. Такие решения представлены и в линейке BEISIT.
Подходит ли M12 D-coded для промышленного оборудования?
Да, но степень защиты, температурный диапазон и другие характеристики зависят от конкретного исполнения. Перед подбором их необходимо сверить с условиями эксплуатации оборудования.
Нужна помощь с подбором?
Специалисты BEISIT помогут подобрать M12 D-coded для промышленного Ethernet или PROFINET с учётом оборудования, способа монтажа, кабеля и условий эксплуатации.
