При подключении промышленного оборудования большое количество отдельных проводных соединений усложняет монтаж и обслуживание. Чем больше цепей, тем важнее правильно организовать подключение и предусмотреть возможность быстрого отключения отдельных узлов.
Для таких задач используют тяжёлые промышленные разъёмы (Heavy Duty Connectors, HDC). Разбираемся, как они устроены, чем удобны и что учитывать при выборе.
1. Что такое тяжёлые промышленные разъёмы
Тяжёлые промышленные разъёмы — это многоконтактные соединители, предназначенные для подключения электрических цепей промышленного оборудования.
Они позволяют объединить несколько соединений в одном разъёмном интерфейсе. В зависимости от исполнения HDC могут использоваться для передачи питания, сигналов управления и подключения различных узлов оборудования.
Главное преимущество — возможность подключать и отключать заранее собранные электрические цепи без повторного соединения каждого проводника.

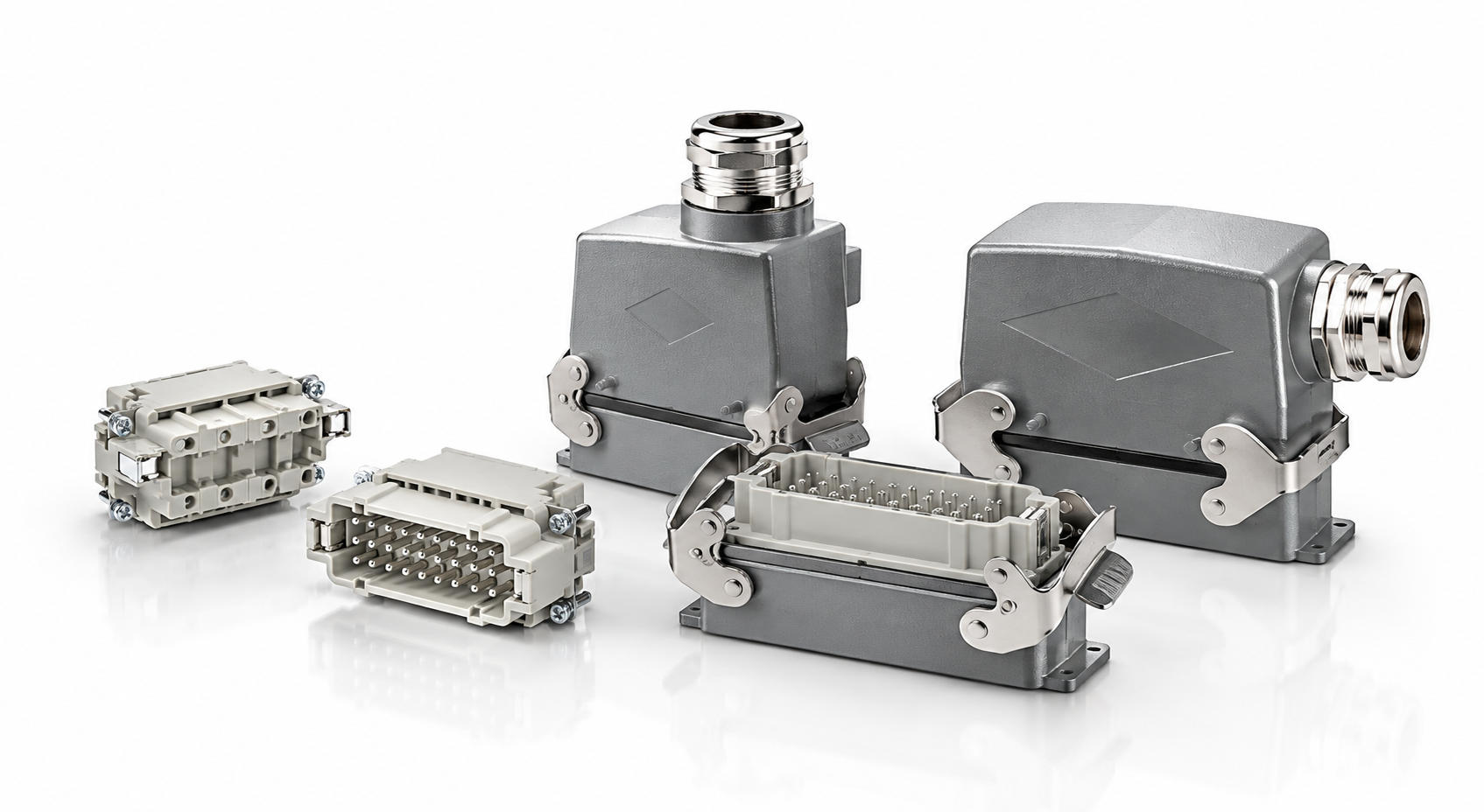

2. Как устроен Heavy Duty Connector
Конструкция тяжёлого промышленного разъёма включает несколько основных компонентов:
- Корпус — защищает контактную часть от внешних воздействий и обеспечивает механическую фиксацию соединения.
- Контактная вставка — определяет расположение и количество контактов.
- Контакты — обеспечивают электрическое соединение проводников.
- Кабельный ввод — фиксирует кабель и обеспечивает уплотнение в месте его входа в корпус.
В зависимости от серии используются разные способы подключения проводников, контактные конфигурации и исполнения корпусов.
Такая конструкция позволяет подобрать соединение под конкретную электрическую схему и условия эксплуатации.
3. Как HDC упрощают монтаж и обслуживание
При использовании большого количества отдельных соединений подключение оборудования требует больше монтажных операций. При обслуживании или замене узла эти операции нередко приходится повторять.
Heavy Duty Connectors позволяют организовать подключение через единый разъёмный интерфейс. Это даёт несколько практических преимуществ:
Несколько электрических цепей можно объединить в одном соединителе.
Подготовленные кабельные соединения удобнее подключать при сборке оборудования.
Отдельные узлы можно отключать без демонтажа каждого проводника.
При правильной сборке и маркировке снижается вероятность перепутать проводники при повторном подключении.
Особенно это удобно для оборудования, которое собирается из отдельных модулей или требует периодического обслуживания.
4. Где применяются тяжёлые промышленные разъёмы
Прямоугольные промышленные разъёмы используют в оборудовании, где необходимо надёжно подключать несколько электрических цепей.
Основные области применения:
- Промышленная автоматизация — подключение шкафов управления, исполнительных механизмов и отдельных модулей.
- Станки и производственные линии — соединение электрических узлов оборудования.
- Робототехника — подключение компонентов роботизированных систем.
- Железнодорожное оборудование — разъёмные электрические соединения в составе технических систем.
- Строительная и производственная техника — подключение оборудования, работающего в сложных условиях эксплуатации.
Конкретное исполнение выбирают с учётом электрических параметров, конструкции оборудования и требований к защите соединения.
5. Что учитывать при выборе HDC
При подборе тяжёлого промышленного разъёма необходимо определить основные параметры подключения:
Также важно учитывать доступное пространство для монтажа, направление вывода кабеля и совместимость компонентов соединения.
Не все Heavy Duty Connectors имеют одинаковые характеристики. Количество контактов, электрические параметры и степень защиты зависят от конкретной серии и исполнения.
Тяжёлые промышленные разъёмы BEISIT
BEISIT предлагает прямоугольные промышленные разъёмы Heavy Duty Connectors для подключения оборудования в системах автоматизации, машиностроении и других промышленных применениях.
В линейке представлены контактные вставки серий HA, HE, HEE, HD, HDD и HK, а также различные исполнения корпусов. Это позволяет подобрать решение под необходимое количество цепей, способ монтажа и условия эксплуатации.
При выборе комплекта необходимо проверять совместимость корпуса, вставки, контактов и кабельного ввода, а также характеристики конкретных компонентов.
Частые вопросы
Чем тяжёлые промышленные разъёмы отличаются от обычных?
HDC предназначены для многоконтактного подключения промышленного оборудования. Их конструкция предусматривает защитный корпус, контактные вставки и механическую фиксацию соединения. Конкретные характеристики зависят от исполнения.
Можно ли передавать через HDC питание и сигналы?
Да. В зависимости от контактной вставки и конструкции разъёма HDC могут использоваться для подключения силовых и сигнальных цепей. Возможность их объединения определяется выбранной конфигурацией.
Помогают ли HDC сократить время монтажа?
Да, особенно при использовании заранее подготовленных кабельных сборок. Вместо повторного подключения отдельных проводников можно соединять и разъединять готовые узлы оборудования.
Подходят ли Heavy Duty Connectors для станков?
Да. Тяжёлые промышленные разъёмы применяются в станках, производственных линиях и другом оборудовании. При выборе необходимо учитывать электрическую нагрузку, условия эксплуатации и конструкцию соединения.
Можно ли использовать вставки и корпуса разных серий?
Не всегда. Совместимость зависит от типоразмера и конструкции компонентов. Перед сборкой необходимо проверить техническую документацию выбранных изделий.
Нужна помощь с подбором?
Специалисты BEISIT помогут подобрать тяжёлые промышленные разъёмы с учётом количества цепей, электрических параметров, способа монтажа и условий эксплуатации оборудования.
